陶瓷纤维浇注料
一、产品说明：

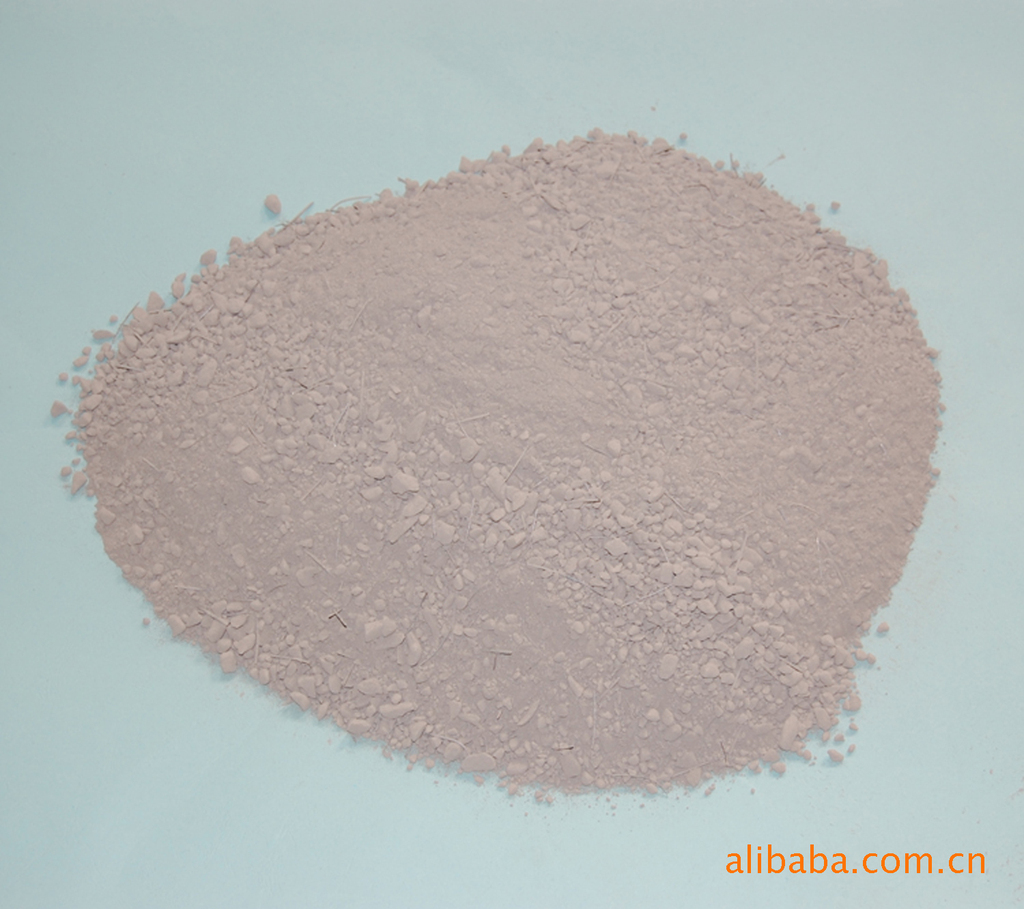

² 陶瓷纤维浇注料，是陶瓷纤维棉为骨料，加入各种填料、结合剂、添加剂等材料制成。不仅具有定形纤维制品的优良的性能，并因其良好的施工性能和力学性能，进一步拓宽陶瓷纤维制品的应用领域。
² 高乐陶瓷纤维浇注料具有施工方便、迅速，特别适用于形状复杂的壁衬，施工容易，炉壁整体性强，应用效果优良
二、技术特性
² 低导热率、低热容量、抗热震、优良的耐压、抗折性能使其具有优良的抗风蚀、抗磨损、抗冲击、性能和一定的承重能力；对窑炉气氛适应性强；炉壁浇注后4—8小时即可脱模，并具有一定硬度。
三、产品应用：
² 工业窑炉壁衬或高温工业窑炉背衬隔热。钢包烘烤盖的整体浇注；高温管道壁衬。
² 炉门、看火孔、烧咀砖等普型、异型预制成型件
四、技术指标:
|
品名 项目 型号
|
陶瓷纤维隔热浇注料 |
陶瓷纤维耐火浇注料 |
||||||||||||
|
|
|
|
|
|||||||||||
|
最高使用温度 |
1050 |
1150 |
1250 |
1350 |
||||||||||
|
长期使用温度 |
1000 |
1100 |
1200 |
1300 |
||||||||||
|
化学成分 (%) |
Al2O3 |
≥30 |
≥35 |
≥40 |
≥40 |
|||||||||
|
Si O2 |
≥30 |
≥40 |
≥35 |
≥35 |
||||||||||
|
体积密度 （kg/m3） |
湿 态 |
1150—1250 |
1150—1250 |
1250-1350 |
1250-1350 |
|||||||||
|
110℃*24h干燥后 |
550 |
600 |
600 |
700 |
||||||||||
|
烧 后 |
500（1000℃*3h） |
550（1000℃*3h） |
550（1200℃*3h） |
550（1300℃*3h） |
||||||||||
|
热导率 （W/m.k） |
平均温度400℃ |
0.126 |
0.137 |
0.150 |
0.171 |
|||||||||
|
平均温度600℃ |
0.154 |
0.155 |
0.175 |
0.195 |
||||||||||
|
平均温度800℃ |
|
0.185 |
0.195 |
0.221 |
||||||||||
|
冷态抗折强度 (Mpa)≥ |
110℃*24h干燥后 |
0.4 |
0.4 |
0.5 |
0.5 |
|||||||||
|
烧 后 |
0.4(1000℃*3h) |
0.4(1100℃*3h) |
0.4(1200℃*3h) |
0.4(1300℃*3h) |
||||||||||
|
冷态耐压强度 (Mpa)≥ |
110℃*24h干燥后 |
0.5 |
0.5 |
0.6 |
0.6 |
|||||||||
|
烧 后
|
0.4(1000℃*3h) |
0.5 (1100℃*3h) |
0.5(1200℃*3h) |
0.6(1300℃*3h) |
||||||||||
|
加热线收缩（%）≤ |
3（1000℃*24h） |
3（1100℃*24h） |
3（1200℃*24h） |
3（1300℃*24h） |
||||||||||
|
初凝时间（min）≥ |
60 |
60 |
60 |
60 |
||||||||||
|
脱模时间（h） |
3—8 |
3—8 |
3—8 |
3—8 |
||||||||||
|
存放期 |
不受冰冻和高温烘干时：三个月 |
|||||||||||||
|
包装形式 |
袋装，一般每袋25kg |
|||||||||||||
